Příprava otvorů

Připravenost otvorů pro okna a dveře na stavbách bývá u nás velmi různorodá. Zpravidla platí, že čím horší je připravenost stavby, tím je osazení oken pracnější, složitější a nákladnější.

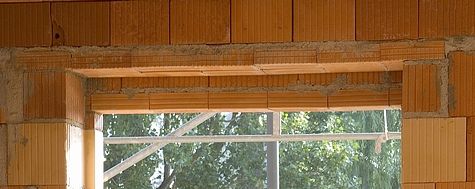

1) Velikost otvoru

Velikost pro okna a dveře nebo volba velikosti oken a dveří do daného otvoru musí vždy respektovat prostor potřebný pro následné zateplení v ostění, nadpraží a parapetu. Tloušťka izolace ostění expandovaným polystyrénem (EPS) by měla být alespoň 3cm, dle možností detailu stavby.

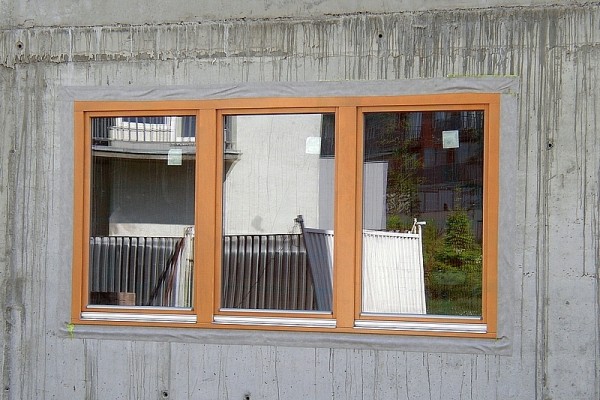

Pokud to lze, měly by být okna a balkonové dveře zabudovány do stavby před provedením zateplovacího systému (ETICS). V opačném případě je v praxi obtížné zajistit dostatešnou tloušťku izolace přes rám okna/dveří a kvalitu utěsnění připojovací spáry mezi rámem a ETICS. Obzvláště v případech, kdy nebylo původní okno zabudováno svisle apod.

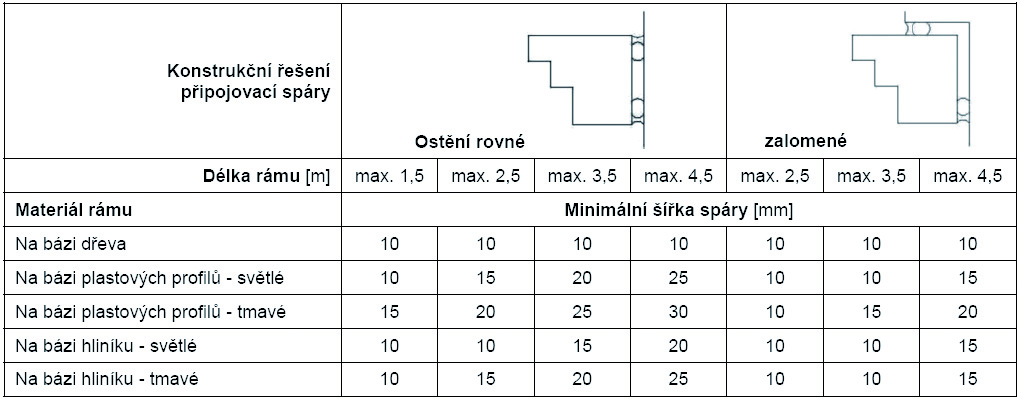

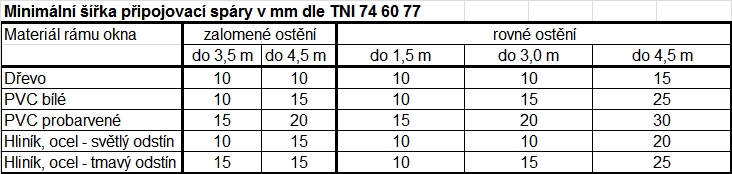

Šířka připojovací spáry při dovolené přetvořitelnosti tmelu 25% (± 12,5 %)

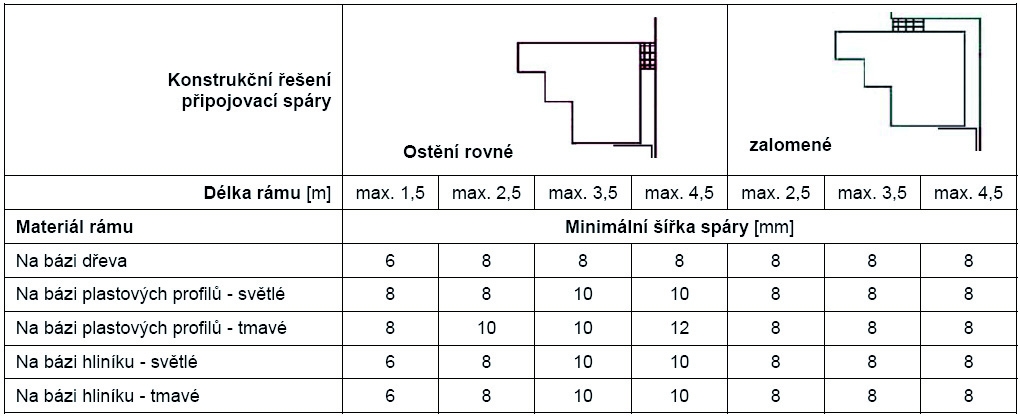

Šířka připojovací spáry při použití komprimačních pásek stlačení na cca 20 - 30% původní expandované šířky)

Tolerance růzměrů stavebních otvorů (a) dle TNI 74 60 77

__________________________________________________________________________________________

Jmenovité rozměry stavebního otvoru a < 3 m 3 < a < 6 m

Stavební otvor pro okna a vnější dvěře s neupraveným povrchem ± 12 mm ± 16 mm

Stavení otvor pro okna a vnější dveře s upraveným povrchem ± 10 mm ± 12 mm

__________________________________________________________________________________________

2) Příprava a velikost připojovací spáry

Otvor musí umožnit funkční provedení připojovací spáry. V praxi to znamená, že otvor musí mít dostatečnou velikost, tvar a materiály ostění musí být v takovém stavu a kondici, aby se do nich dalo okno mechanicky upevnit a vzniklá spára dotěsnit. Minimální šířka vzniklé připojovací spáry viz. tabulky výše. Obecně je doporučena minimální spára šíře 1cm. Spára o šíři 3cm a více snižuje pevnost mechanické fixace prvku, zpravidla zhoršuje zvukovou izolaci spáry a zvyšuje finanční náklady na utěsnění a začištění otvoru.

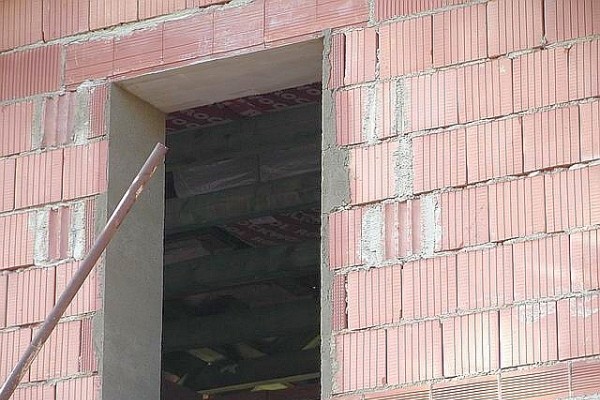

3) Pravoúhlost otvoru

Před montáží okna jakékoliv velikosti je potřeba zajistit pravoúhlost otvoru. Limitní tolerance rozdílnosti úhlopříček otvoru jsou uvedeny v tabulce.

__________________________________________________________________________________________

Světlé rozměry otvoru do velikosti (m) 0,6 1,5 2,1 3,0 3,6 4,2 5,7 7,2

Max. přípustné tolerance úhlopříček (mm) ± 1,7 ± 4,2 ±5,9 ±8,5 ±10,2 ±11,9 ±16,1 ±20,4

__________________________________________________________________________________________

Mezní odchylky úhlopříček dle TNI 74 60 77

__________________________________________________________________________________________

Světlé rozměry otvoru do velikosti (m) 1 3 6

Max. přípustné tolerance úhlopříček (mm) ± 3 ± 4,0 ± 6,0

__________________________________________________________________________________________

4) Nerovnost podkladu

Ne vždy jsou stěny otvoru opravdu připravené a rovné. Povrch by měl být rovinný s minimálníma odchylkama. Přečnívající materiál na povrchu je potřeba odstranit, vpadlé nerovnosti doplnit. Vždy je třeba dbát na to, aby povrch byl únosný a neobsahoval volné částice a uvolňující se vrstvy.

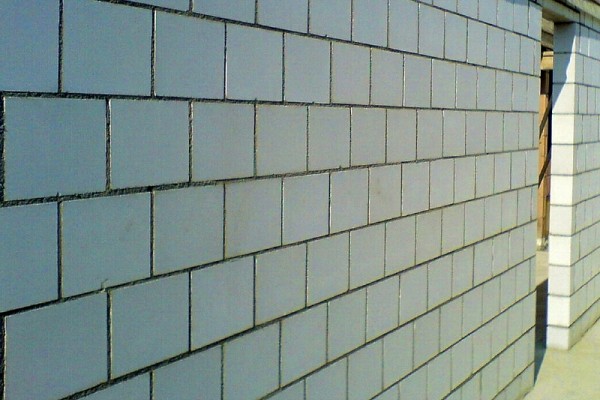

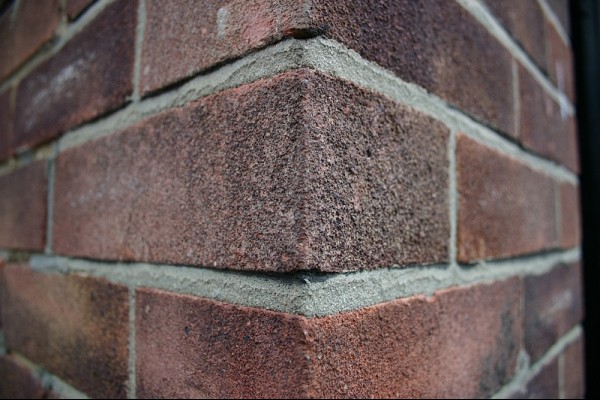

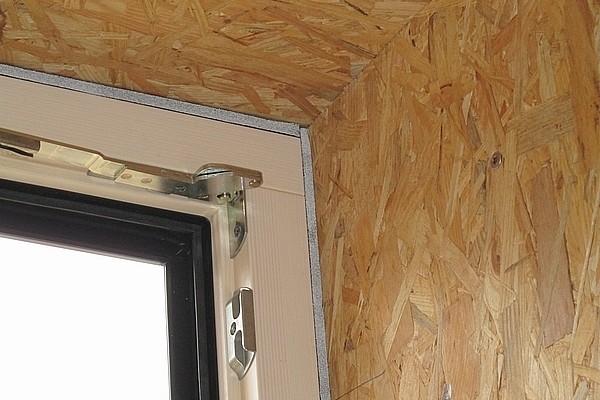

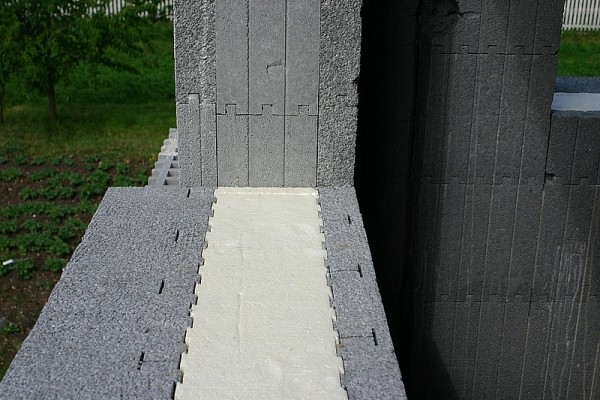

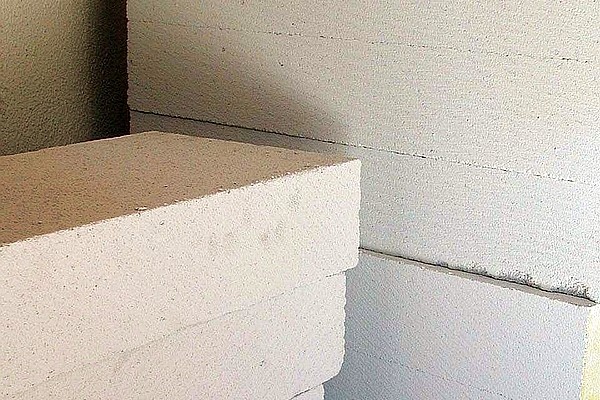

Přehled běžných podkladů

5) Čistota a únosnost podkladu

Ostění tvoří podklad budoucí připojovací spáry. Proto je nutné, aby byl únosný bez prachu, nečistot a napadení plísněmi nebo houbami. Čištění podkladu se provádí ometením, oškrabáním, popřípadě omytím tlakovou vodou. V případech, kdy není povrch dostatečně pevný nebo nelze dobře vyčistit, je doporučena jeho impregnace. Pokud není známá příčina napadení povrchu plísněmi, je doporučeno zajištění vyschnutí a opatření chemickými prostředky.

6) Pevnost podkladu

Zejména u parapetního zdiva, které bude přenášet váhu okna nebo balkónových dveří, je potřeba zajistit jeho pevnost. Doporučená minimální pevnost je 80 kg na 1 m². V případech, že podklad nemá potřebnou pevnost, je potřeba zpevnění a sanace.

7) Vlhkost ostění

Před osazením oken je třeba také zajistit a minimalizovat vlhkost podkladů do té míry, jak je to jen možné. V případě opakovaného zvlhčování, např. díky nějaké vadě stavby v konstrukci na oknem, je nutné zajistit její opravu.

Požadovaná hmotnostní vlhkost navazujících dřevěných konstrukcí:

maximálně 16% podle ČSN EN 14220 u vnějších oken a dveří
9 až 14% podle ČSN 74 6101

8) Tepelné mosty

Skladba, materiálové vlastnosti a tvar ostění by měly být navrženy nebo rekonstruovány s ohledem na minimalizaci úniků tepla. Obvykle je třeba zajistit přímou návaznost okna na tepelnou izolaci fasády nebo alespoň překrytí rámu izolací cca 30mm a více. Kritickým místem je obvykle napojení okna na parapet, kde bývá rám zeslaben a není třeba i dostatek místa pro izolaci pod vnější parapet. Jako akceptovatelné a používané řešení je vypěnění prostoru pod parapetem polyuretanovou pěnou.

Je nutné mít na paměti, že veškeré tepelně izolační materiály plní dobře svou funkci, pokud nejsou trvale vlhké. V takovém případě se jedná spíše o vodiče tepla. Zároveň je potřeba vyvarovat se použití materiálů pro ostění, které sami o sobě dobře vodí teplo, jako např. kovy, sklo a nezateplený beton.

9) Přípustné tolerance osazení výrobků

Maximální přípustná odchylka pro prvky do délky 3 metry je 2mm/n od svislého a vodorovného směru, maximálně však 3 mm.
